協力企業紹介

多品種少量生産に特化した精密部品製造業です。5軸マシニングセンターをはじめ、NC旋盤や治具ボーラーなど多彩な工作機械を駆使して高品質な製品を一貫生産いたします｡

自社の強み・特徴

新型5軸加工機を導入し24時間生産体制を構築しております｡
ワンチャッキングで5軸加工(多面加工)ができる為､ワーク段取り1回で全工程が完了し加工治具費段取り替えの時間短縮によってコストダウンが図れます。
また､複雑形状の加工が可能となり､同時5軸を制御することにより､薄肉・複雑形状やスクリュー･プロペラ・インペラなどの捻られた形状の加工が可能となります。
当社ではISO9001及びJISQ9100等に準拠した体制や人材育成等の幅広い面での管理等の準じた要求事項に対応しております｡

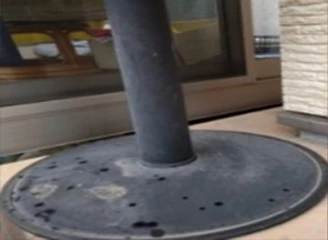

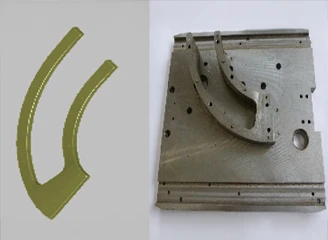

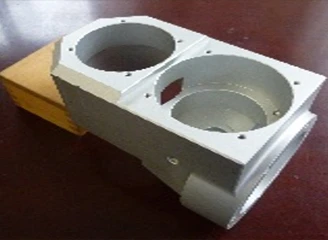

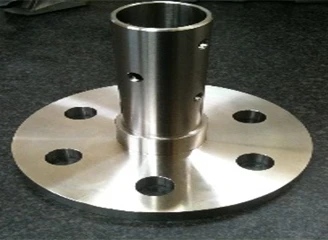

製品・技術情報

航空機・医療用機器・半導体製造装置・食品製造装置等の部品や自動車関連の設備用部品・省力化機器部品、主に多品種少量生産を得意としております｡
同時5軸加工の特徴として､ワンチャッキングで5軸加工(多面加工)が可能な為、クランプ替え、段取り替えによる取り付け誤差がなくなる為、各多面間の相互関係の精度保証がより高くなります。
熟練技能者による効率的な生産体制や最新の5軸マシニングセンタを導入することで、生産効率を向上させコスト削減につなげています。

設備紹介

設備名	型番	メーカー		台数
FeatureCAM	FeatureMILL3D.Ver7	株式会社ファクト		1台
5軸マシニングセンタ－	H40i	安田工業株式会社	φ500mmφ740mm(条件付)	1台
5軸マシニングセンタ－	PX30i	安田工業株式会社		1台
横型マシニングセンタ－	MB-5000H（12,000-rpm）	オークマ株式会社	X:760 Y:760 Z:760	1台
横型マシニングセンタ－	MA-600HB（12,000-rpm）	オークマ株式会社	X:1000 Y:900 Z:1000	1台
横型マシニングセンタ－	A55（14,000-rpm）	株式会社牧野フライス製作所	X:560 Y:560 Z:560	1台
横型マシニングセンタ－	A55（14,000-rpm）	株式会社牧野フライス製作所	X:560 Y:560 Z:560	1台
立型ジグボ－ラ－	YBM-8150V	安田工業株式会社	X:1500 Y:800 Z:450	1台
立型マシニングセンタ－	MB-66VB（12,000-rpm）	オークマ株式会社	X:1500 Y:660 Z:600	1台
立型マシニングセンタ－	MX-45VAE（15,000-rpm）	オークマ株式会社	X:762 Y:460 Z:450	1台
立型マシニングセンタ－	MX-45VA（15,000-rpm）	オークマ株式会社	X:560 Y:460 Z:450	1台
立型マシニングセンタ－	MC-40VB<#345>	オークマ株式会社	X:762 Y:410 Z:450	1台
NC旋盤	LB-300	オークマ株式会社		1台
NC旋盤	LB400-M（ミ－リング仕様）	オークマ株式会社		1台
立型フライス	PAM型	関東工機株式会社	600 × 250 × 250	1台
旋盤	A25	池貝鉄工	500 × 1000	1台
ラジアルボール盤	UR5-130	森精機株式会社	800 × 1000	1台
ボ－ル盤	VSS-500型	緑々産業株式会社	300 × 300 × 150	1台
平面研削盤	PSG-84DX	株式会社岡本工作機械製作所	850 × 400	1台
万能工具研削盤	C-40	株式会社牧野フライス製作所		1台
全自動ドリル研磨機		ビッグツ－ル		1台
立型バンドソー	DM-420	株式会社アマダマシナリー	420 × 300 × 150	1台
ワイヤ－放電加工機	AD0	株式会社アマダマシナリー	320 × 220 × 180	1台
ワイヤ－放電加工機	AD1-1	株式会社アマダマシナリー	550 × 370 × 310	1台
三次元測定機	Crysta-Plus M544	株式会社ミツトヨ		1台
マイクロハイトゲージ	M600	TESA株式会社		1台
イメ－ジメジャ－	IM-6500	株式会社KEYENCE		1台
CAM/CAM	CAM-TOOL	株式会社Ｃ＆Ｇシステムズ		1台

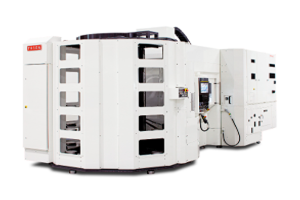

5軸マシニングセンタ－ PX30i

移動量 (X/Y/Z)	680/400/500mm
主軸回転速度	100～20,000min-1
主軸テーパ形状	MAS BT40
NC 装置	FANUC 31i-B5 Plus

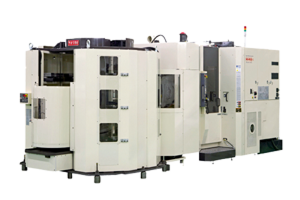

5軸マシニングセンタ－ H40i-24PLS

移動量 (X/Y/Z)	875/740/685mm
主軸回転速度	200～20,000min-1
A軸パレットの大きさ	400×400mm
A軸　パレット上の最大積載質量	20kg

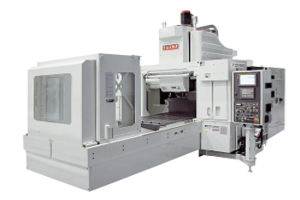

立型ジグポーラーYBM-5180V

移動量 (X/Y/Z)	1500/800/450mm
主軸回転速度	100～20,000min-1
テーブル作業面の大きさ	800mm×1500mm（OP）
テーブルの最大積載質量	1500kg
工具収納本数	60本（オプション）

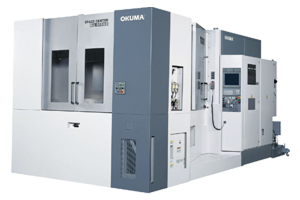

横型マシニングセンタ－ MA-600HB

移動量 (X/Y/Z)	1000/900/1000mm
主軸回転速度	50～1,200min-1
テーブル作業面の大きさ	630mm×630mm（OP）
テーブルの最大積載質量	1200kg
工具収納本数	60本
